1. 二级缓存回顾

MyBatis 默认不开启二级缓存。与一级缓存不同，二级缓存和具体的命名空间绑定，一个Mapper中有一个Cache，相同Mapper中的MappedStatement共用一个Cache，一级缓存则是和 SqlSession 绑定。

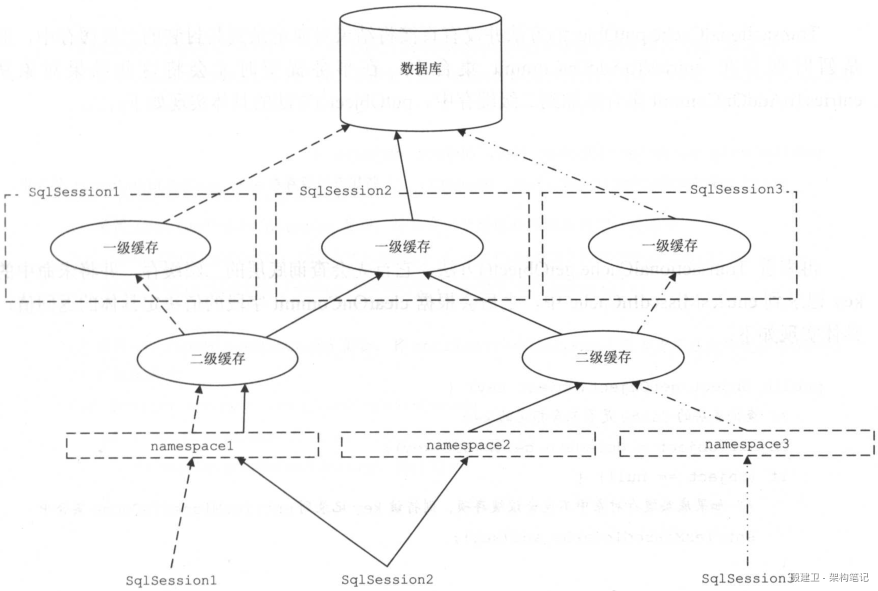

二级缓存构建在一级缓存之上，在收到查询请求时，MyBatis 首先会查询二级缓存，若二级缓存未命中，再去查询一级缓存，一级缓存没有，再查询数据库。

二级缓存的开启需要进行配置，实现二级缓存的时候，MyBatis 要求返回的 POJO 必须是可序列化的，也就是要求实现 Serializable 接口。

启用二级缓存分为三步：

• 开启全局二级缓存配置；

<settings>
    <setting name="cacheEnabled" value="true"/>
</settings>

• 在需要使用二级缓存的Mapper配置文件中配置标签

<cache></cache>

• 在具体CURD标签上配置 useCache=true

  <select id="findById" resultType="com.lagou.pojo.User" useCache="true">
      select * from user where id = #{id}
  </select>

接下来我们通用源码分析mybatis二级缓存机制。

2. 二级缓存源码剖析

2.1 加载二级缓存配置

根据之前的mybatis源码剖析，核心配置文件的解析工作主要交给XMLConfigBuilder.parseConfiguration()方法来实现。

我们首先来看cacheEnabled属性的解析：

protected boolean cacheEnabled = true;
private void settingsElement(Properties props) throws Exception {
    ...
    configuration.setCacheEnabled(booleanValueOf(props.getProperty("cacheEnabled"), true));
    ...
}
public void setCacheEnabled(boolean cacheEnabled) {
    this.cacheEnabled = cacheEnabled;
}

可以看出二级缓存的总开关，默认是开启状态的。

获取cacheEnabled属性值之后，总归是要用的，搜索源码发现在创建 Executor 对象时用到了这个属性：

public Executor newExecutor(Transaction transaction, ExecutorType executorType) {
    // 获得执行器类型
    executorType = executorType == null ? defaultExecutorType : executorType; // 使用默认
    executorType = executorType == null ? ExecutorType.SIMPLE : executorType; // 使用 ExecutorType.SIMPLE
    // 创建对应实现的 Executor 对象
    Executor executor;
    if (ExecutorType.BATCH == executorType) {
        executor = new BatchExecutor(this, transaction);
    } else if (ExecutorType.REUSE == executorType) {
        executor = new ReuseExecutor(this, transaction);
    } else {
        executor = new SimpleExecutor(this, transaction);
    }
    // 如果开启缓存，创建 CachingExecutor 对象，进行包装
    if (cacheEnabled) {
        executor = new CachingExecutor(executor);
    }
    // 应用插件
    executor = (Executor) interceptorChain.pluginAll(executor);
    return executor;
}

从源码中不难发现，在开启二级缓存之后，mybatis会创建 CachingExecutor 对象，对 Executor 对象进行包装。这里使用了装饰器模式，因此后续我们分析源码时将从CachingExecutor类入手。

接下来是cache标签的解析，cache标签定义在Mapper.xml文件中，根据之前的mybatis源码剖析，这部分的解析工作XMLMapperBuilder.parse()方法进行解析：

public void parse() {
    // 判断当前 Mapper 是否已经加载过
    if (!configuration.isResourceLoaded(resource)) {
        // 解析 `<mapper />` 节点
        configurationElement(parser.evalNode("/mapper"));
        // 标记该 Mapper 已经加载过
        configuration.addLoadedResource(resource);
        // 绑定 Mapper
        bindMapperForNamespace();
    }

    // 解析待定的 <resultMap /> 节点
    parsePendingResultMaps();
    // 解析待定的 <cache-ref /> 节点
    parsePendingCacheRefs();
    // 解析待定的 SQL 语句的节点
    parsePendingStatements();
}

// 解析 `<mapper />` 节点
private void configurationElement(XNode context) {
    try {
        // 获得 namespace 属性
        String namespace = context.getStringAttribute("namespace");
        if (namespace == null || namespace.equals("")) {
            throw new BuilderException("Mapper's namespace cannot be empty");
        }
        // 设置 namespace 属性
        builderAssistant.setCurrentNamespace(namespace);
        // 解析 <cache-ref /> 节点
        cacheRefElement(context.evalNode("cache-ref"));
        // 解析 <cache /> 节点
        cacheElement(context.evalNode("cache"));
        // 已废弃！老式风格的参数映射。内联参数是首选,这个元素可能在将来被移除，这里不会记录。
        parameterMapElement(context.evalNodes("/mapper/parameterMap"));
        // 解析 <resultMap /> 节点们
        resultMapElements(context.evalNodes("/mapper/resultMap"));
        // 解析 <sql /> 节点们
        sqlElement(context.evalNodes("/mapper/sql"));
        // 解析 <select /> <insert /> <update /> <delete /> 节点们
        buildStatementFromContext(context.evalNodes("select|insert|update|delete"));
    } catch (Exception e) {
        throw new BuilderException("Error parsing Mapper XML. The XML location is '" + resource + "'. Cause: " + e, e);
    }
}

// 解析 <cache /> 标签
private void cacheElement(XNode context) throws Exception {
    if (context != null) {
        // 获得负责存储的 Cache 实现类
        String type = context.getStringAttribute("type", "PERPETUAL");
        Class<? extends Cache> typeClass = typeAliasRegistry.resolveAlias(type);
        // 获得负责过期的 Cache 实现类
        String eviction = context.getStringAttribute("eviction", "LRU");
        Class<? extends Cache> evictionClass = typeAliasRegistry.resolveAlias(eviction);
        // 获得 flushInterval、size、readWrite、blocking 属性
        Long flushInterval = context.getLongAttribute("flushInterval");
        Integer size = context.getIntAttribute("size");
        boolean readWrite = !context.getBooleanAttribute("readOnly", false);
        boolean blocking = context.getBooleanAttribute("blocking", false);
        // 获得 Properties 属性
        Properties props = context.getChildrenAsProperties();
        // 创建 Cache 对象
        builderAssistant.useNewCache(typeClass, evictionClass, flushInterval, size, readWrite, blocking, props);
    }
}

通过cacheElement方法解析获得配置的属性值之后我们来看看是如何构建Cache对象的：

/**
 * 创建 Cache 对象
 *
 * @param typeClass 负责存储的 Cache 实现类
 * @param evictionClass 负责过期的 Cache 实现类
 * @param flushInterval 清空缓存的频率。0 代表不清空
 * @param size 缓存容器大小
 * @param readWrite 是否序列化
 * @param blocking 是否阻塞
 * @param props Properties 对象
 * @return Cache 对象
 */
public Cache useNewCache(Class<? extends Cache> typeClass,
                         Class<? extends Cache> evictionClass,
                         Long flushInterval,
                         Integer size,
                         boolean readWrite,
                         boolean blocking,
                         Properties props) {
    // 创建 Cache 对象
    Cache cache = new CacheBuilder(currentNamespace)
            .implementation(valueOrDefault(typeClass, PerpetualCache.class))
            .addDecorator(valueOrDefault(evictionClass, LruCache.class))
            .clearInterval(flushInterval)
            .size(size)
            .readWrite(readWrite)
            .blocking(blocking)
            .properties(props)
            .build();
    // 添加到 configuration 的 caches 中
    configuration.addCache(cache);
    // 赋值给 currentCache
    currentCache = cache;
    return cache;
}

我们看到一个Mapper.xml只会解析一次标签，也就是只创建一次Cache对象，放进configuration中，并将cache赋值给MapperBuilderAssistant.currentCache。

buildStatementFromContext(context.evalNodes("select|insert|update|delete"));
将Cache包装到MappedStatement

// 解析 <select /> <insert /> <update /> <delete /> 节点们
private void buildStatementFromContext(List<XNode> list) {
    if (configuration.getDatabaseId() != null) {
        buildStatementFromContext(list, configuration.getDatabaseId());
    }
    buildStatementFromContext(list, null);
    // 上面两块代码，可以简写成 buildStatementFromContext(list, configuration.getDatabaseId());
}

private void buildStatementFromContext(List<XNode> list, String requiredDatabaseId) {
    //遍历 <select /> <insert /> <update /> <delete /> 节点们
    for (XNode context : list) {
        // 创建 XMLStatementBuilder 对象，执行解析
        final XMLStatementBuilder statementParser = new XMLStatementBuilder(configuration, builderAssistant, context, requiredDatabaseId);
        try {
            statementParser.parseStatementNode();
        } catch (IncompleteElementException e) {
            // 解析失败，添加到 configuration 中
            configuration.addIncompleteStatement(statementParser);
        }
    }
}

XMLStatementBuilder.parseStatementNode():

/**
 * 执行解析
 */
public void parseStatementNode() {
    // 获得 id 属性，编号。
    String id = context.getStringAttribute("id");
    // 获得 databaseId ， 判断 databaseId 是否匹配
    String databaseId = context.getStringAttribute("databaseId");
    ...
    // 获得各种属性
    Integer fetchSize = context.getIntAttribute("fetchSize");
    Integer timeout = context.getIntAttribute("timeout");
    String parameterMap = context.getStringAttribute("parameterMap");
    String parameterType = context.getStringAttribute("parameterType");
    Class<?> parameterTypeClass = resolveClass(parameterType);
    String resultMap = context.getStringAttribute("resultMap");
    String resultType = context.getStringAttribute("resultType");
    String lang = context.getStringAttribute("lang");

    // 获得 lang 对应的 LanguageDriver 对象
    LanguageDriver langDriver = getLanguageDriver(lang);

    ...

    // 创建 MappedStatement 对象
    builderAssistant.addMappedStatement(id, sqlSource, statementType, sqlCommandType,
            fetchSize, timeout, parameterMap, parameterTypeClass, resultMap, resultTypeClass,
            resultSetTypeEnum, flushCache, useCache, resultOrdered,
            keyGenerator, keyProperty, keyColumn, databaseId, langDriver, resultSets);
}

MapperBuilderAssistant.addMappedStatement():

// 构建 MappedStatement 对象
public MappedStatement addMappedStatement(
        String id,
        SqlSource sqlSource,
        StatementType statementType,
        SqlCommandType sqlCommandType,
        Integer fetchSize,
        Integer timeout,
        String parameterMap,
        Class<?> parameterType,
        String resultMap,
        Class<?> resultType,
        ResultSetType resultSetType,
        boolean flushCache,
        boolean useCache,
        boolean resultOrdered,
        KeyGenerator keyGenerator,
        String keyProperty,
        String keyColumn,
        String databaseId,
        LanguageDriver lang,
        String resultSets) {

    // 如果只想的 Cache 未解析，抛出 IncompleteElementException 异常
    if (unresolvedCacheRef) {
        throw new IncompleteElementException("Cache-ref not yet resolved");
    }

    // 获得 id 编号，格式为 `${namespace}.${id}`
    id = applyCurrentNamespace(id, false);
    boolean isSelect = sqlCommandType == SqlCommandType.SELECT;

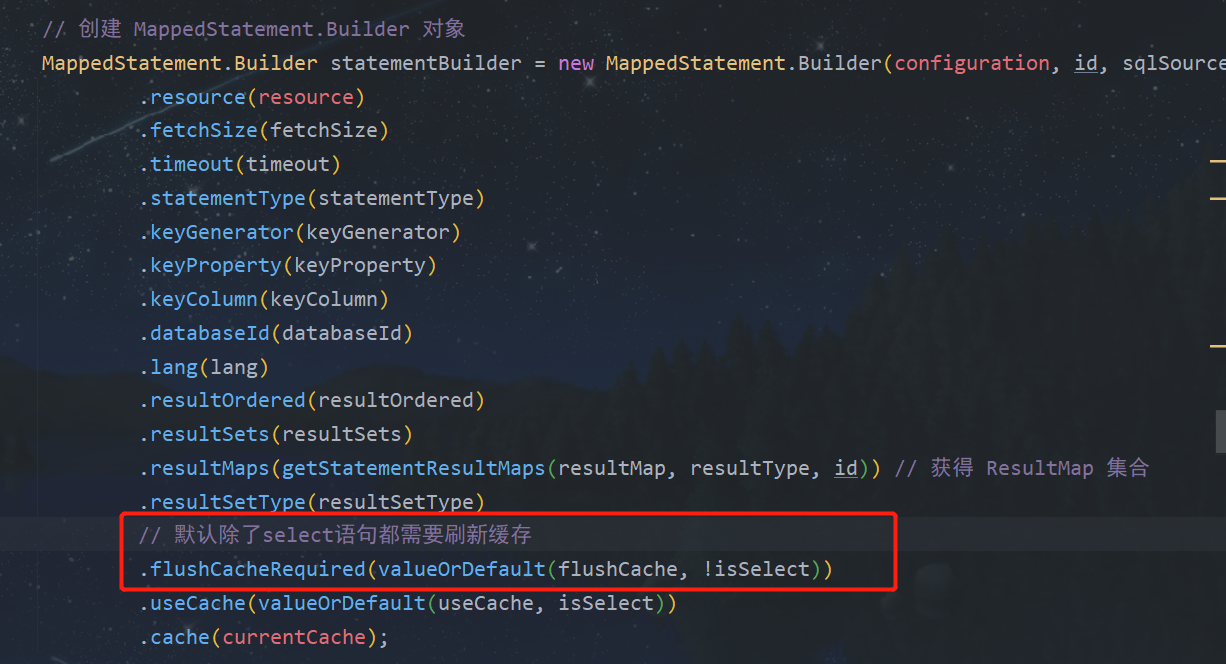

    // 创建 MappedStatement.Builder 对象
    MappedStatement.Builder statementBuilder = new MappedStatement.Builder(configuration, id, sqlSource, sqlCommandType)
            .resource(resource)
            .fetchSize(fetchSize)
            .timeout(timeout)
            .statementType(statementType)
            .keyGenerator(keyGenerator)
            .keyProperty(keyProperty)
            .keyColumn(keyColumn)
            .databaseId(databaseId)
            .lang(lang)
            .resultOrdered(resultOrdered)
            .resultSets(resultSets)
            .resultMaps(getStatementResultMaps(resultMap, resultType, id)) // 获得 ResultMap 集合
            .resultSetType(resultSetType)
            .flushCacheRequired(valueOrDefault(flushCache, !isSelect))
            .useCache(valueOrDefault(useCache, isSelect))
            .cache(currentCache);

    // 获得 ParameterMap ，并设置到 MappedStatement.Builder 中
    ParameterMap statementParameterMap = getStatementParameterMap(parameterMap, parameterType, id);
    if (statementParameterMap != null) {
        statementBuilder.parameterMap(statementParameterMap);
    }

    // 创建 MappedStatement 对象
    MappedStatement statement = statementBuilder.build();
    // 添加到 configuration 中
    configuration.addMappedStatement(statement);
    return statement;
}

我们看到将Mapper中创建的Cache对象，加入到了每个MappedStatement对象中，也就是同一个Mapper中所有的查询使用的是同一个缓存对象。

2.2 二级缓存工作原理

前面我们说到在启动二级缓存后，生成的Executor对象为CachingExecutor，要分析二级缓存的工作原理，我们首先从CachingExecutor.query方法开始分析：

public <E> List<E> query(MappedStatement ms, Object parameterObject, RowBounds rowBounds, ResultHandler resultHandler, CacheKey key, BoundSql boundSql)
        throws SQLException {
    Cache cache = ms.getCache();
    if (cache != null) {
        // 如果需要清空缓存，则进行清空
        flushCacheIfRequired(ms);
        if (ms.isUseCache() && resultHandler == null) {
            // 暂时忽略，存储过程相关
            ensureNoOutParams(ms, boundSql);
            @SuppressWarnings("unchecked")
            // 从二级缓存中，获取结果
            List<E> list = (List<E>) tcm.getObject(cache, key);
            if (list == null) {
                // 如果不存在，则从数据库中查询
                list = delegate.query(ms, parameterObject, rowBounds, resultHandler, key, boundSql);
                // 缓存结果到二级缓存中
                tcm.putObject(cache, key, list); // issue #578 and #116
            }
            // 如果存在，则直接返回结果
            return list;
        }
    }
    // 不使用缓存，则从数据库中查询
    return delegate.query(ms, parameterObject, rowBounds, resultHandler, key, boundSql);
}

如果设置了flushCache="true"，则每次查询都会刷新缓存：

<!-- 执行此语句清空缓存 -->
<select id="findbyId" resultType="com.lagou.pojo.user" useCache="true" flushCache="true" >
    select * from t_demo
</select>

如上，注意二级缓存是从 MappedStatement 中获取的。由于 MappedStatement 存在于全局配置中，可以多个 CachingExecutor 获取到，这样就会出现线程安全问题。除此之外，若不加以控制，多个事务共用一个缓存实例，会导致脏读问题。至于脏读问题，需要借助其他类来处理，也就是上面代码中 tcm 变量对应的类型。下面分析一下：

TransactionalCacheManager

public class TransactionalCacheManager {

    /**
     * Cache 和 TransactionalCache 的映射
     */
    private final Map<Cache, TransactionalCache> transactionalCaches = new HashMap<>();

    /**
     * 清空缓存
     *
     * @param cache Cache 对象
     */
    public void clear(Cache cache) {
        getTransactionalCache(cache).clear();
    }

    /**
     * 获得缓存中，指定 Cache + K 的值。
     *
     * @param cache Cache 对象
     * @param key 键
     * @return 值
     */
    public Object getObject(Cache cache, CacheKey key) {
        // 首先，获得 Cache 对应的 TransactionalCache 对象
        // 然后从 TransactionalCache 对象中，获得 key 对应的值
        return getTransactionalCache(cache).getObject(key);
    }

    /**
     * 添加 Cache + KV ，到缓存中
     *
     * @param cache Cache 对象
     * @param key 键
     * @param value 值
     */
    public void putObject(Cache cache, CacheKey key, Object value) {
        // 首先，获得 Cache 对应的 TransactionalCache 对象
        // 然后，添加 KV 到 TransactionalCache 对象中
        getTransactionalCache(cache).putObject(key, value);
    }

    /**
     * 提交所有 TransactionalCache
     */
    public void commit() {
        for (TransactionalCache txCache : transactionalCaches.values()) {
            txCache.commit();
        }
    }

    /**
     * 回滚所有 TransactionalCache
     */
    public void rollback() {
        for (TransactionalCache txCache : transactionalCaches.values()) {
            txCache.rollback();
        }
    }

    /**
     * 获得 Cache 对应的 TransactionalCache 对象
     *
     * @param cache Cache 对象
     * @return TransactionalCache 对象
     */
    private TransactionalCache getTransactionalCache(Cache cache) {
        return transactionalCaches.computeIfAbsent(cache, TransactionalCache::new);
    }

}

TransactionalCacheManager 内部维护了 Cache 实例与 TransactionalCache 实例间的映射关系，该类也仅负责维护两者的映射关系，真正做事的还是 TransactionalCache。

TransactionalCache 是一种缓存装饰器，可以为 Cache 实例增加事务功能。我在之前提到的脏读问题正是由该类进行处理的。下面分析一下该类的逻辑：

public class TransactionalCache implements Cache {

    private static final Log log = LogFactory.getLog(TransactionalCache.class);

    /**
     * 委托的 Cache 对象。
     *
     * 实际上，就是二级缓存 Cache 对象。
     */
    private final Cache delegate;
    /**
     * 提交时，清空 {@link #delegate}
     *
     * 初始时，该值为 false
     * 清理后{@link #clear()} 时，该值为 true ，表示持续处于清空状态
     */
    private boolean clearOnCommit;
    /**
     * 待提交的 KV 映射
     */
    private final Map<Object, Object> entriesToAddOnCommit;
    /**
     * 查找不到的 KEY 集合
     */
    private final Set<Object> entriesMissedInCache;

    public TransactionalCache(Cache delegate) {
        this.delegate = delegate;
        this.clearOnCommit = false;
        this.entriesToAddOnCommit = new HashMap<>();
        this.entriesMissedInCache = new HashSet<>();
    }

    @Override
    public String getId() {
        return delegate.getId();
    }

    @Override
    public int getSize() {
        return delegate.getSize();
    }

    @Override
    public Object getObject(Object key) {
        // issue #116
        // 从 delegate 中获取 key 对应的 value
        Object object = delegate.getObject(key);
        // 如果不存在，则添加到 entriesMissedInCache 中
        if (object == null) {
            entriesMissedInCache.add(key);
        }
        // issue #146
        // 如果 clearOnCommit 为 true ，表示处于持续清空状态，则返回 null
        if (clearOnCommit) {
            return null;
        // 返回 value
        } else {
            return object;
        }
    }

    @Override
    public ReadWriteLock getReadWriteLock() {
        return null;
    }

    @Override
    public void putObject(Object key, Object object) {
        // 暂存 KV 到 entriesToAddOnCommit 中
        entriesToAddOnCommit.put(key, object);
    }

    @Override
    public Object removeObject(Object key) {
        return null;
    }

    @Override
    public void clear() {
        // 标记 clearOnCommit 为 true
        clearOnCommit = true;
        // 清空 entriesToAddOnCommit
        entriesToAddOnCommit.clear();
    }

    public void commit() {
        // 如果 clearOnCommit 为 true ，则清空 delegate 缓存
        if (clearOnCommit) {
            delegate.clear();
        }
        // 将 entriesToAddOnCommit、entriesMissedInCache 刷入 delegate 中
        flushPendingEntries();
        // 重置
        reset();
    }

    public void rollback() {
        // 从 delegate 移除出 entriesMissedInCache
        unlockMissedEntries();
        // 重置
        reset();
    }

    private void reset() {
        // 重置 clearOnCommit 为 false
        clearOnCommit = false;
        // 清空 entriesToAddOnCommit、entriesMissedInCache
        entriesToAddOnCommit.clear();
        entriesMissedInCache.clear();
    }

    /**
     * 将 entriesToAddOnCommit、entriesMissedInCache 刷入 delegate 中
     */
    private void flushPendingEntries() {
        // 将 entriesToAddOnCommit 刷入 delegate 中
        for (Map.Entry<Object, Object> entry : entriesToAddOnCommit.entrySet()) {
            delegate.putObject(entry.getKey(), entry.getValue());
        }
        // 将 entriesMissedInCache 刷入 delegate 中
        for (Object entry : entriesMissedInCache) {
            if (!entriesToAddOnCommit.containsKey(entry)) {
                delegate.putObject(entry, null);
            }
        }
    }

    private void unlockMissedEntries() {
        for (Object entry : entriesMissedInCache) {
            try {
                delegate.removeObject(entry);
            } catch (Exception e) {
                log.warn("Unexpected exception while notifiying a rollback to the cache adapter."
                        + "Consider upgrading your cache adapter to the latest version.  Cause: " + e);
            }
        }
    }

}

存储二级缓存对象的时候是放到了TransactionalCache.entriesToAddOnCommit这个map中，但是每次查询的时候是直接从TransactionalCache.delegate中去查询的，所以这个二级缓存查询数据库后，设置缓存值是没有立刻生效的，主要是因为直接存到 delegate 会导致脏数据问题。

3. 总结

在二级缓存的设计上，MyBatis大量地运用了装饰者模式，如CachingExecutor, 以及各种Cache接口的装饰器。

• 二级缓存实现了Sqlsession之间的缓存数据共享，属于namespace级别；
• 二级缓存具有丰富的缓存策略；
• 二级缓存可由多个装饰器，与基础缓存组合而成；
• 二级缓存工作由 一个缓存装饰执行器CachingExecutor和 一个事务型预缓存TransactionalCache完成；

mybatis二级缓存存在两个问题：

• 脏数据：因为二级缓存是基于 namespace 的，比如在 StudentMapper 中存在一条查询 SQL，它关联查询了学生证件信息，这个时候开启了二级缓存，在 StudentMapper 对应的缓存中就会存在学生证件的数据，如果更新了学生证件信息的数据，那么在 StudentMapper 中就存在了脏数据。
• 缓存失效：insert、update 和 delete 语句会刷新同一个 namespace 下的所有缓存数据。

代码如下所示：

/**
 * 如果需要清空缓存，则进行清空
 *
 * @param ms MappedStatement 对象
 */
private void flushCacheIfRequired(MappedStatement ms) {
    Cache cache = ms.getCache();
    if (cache != null && ms.isFlushCacheRequired()) { // 是否需要清空缓存
        tcm.clear(cache);
    }
}

鉴于二级缓存存在如上两个问题，所以在项目中不建议使用 MyBatis 的二级缓存。
